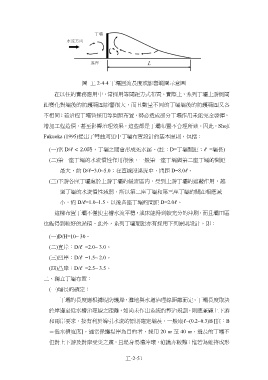

圖 工 2-4-4 丁壩回流長度或影響範圍示意圖
在以往的實務應用中，常採用等間距方式布置。實際上，系列丁壩上游側間
距變化對壩後的防護範圍影響很大，而且數量不同的丁壩壩後的防護範圍又各
不相同；若沿程丁壩皆採用等間距布置，勢必造成部分丁壩作用未能完全發揮，
增加工程造價，甚至影響治理效果，這些都是丁壩布置不合理所致。因此，Shoji
Fukuoka (1995)提出了彎曲河道中丁壩布置設計的基本原則，包括：
(一)當 D/ℓ < 2.0時，丁壩之間會形成死水區。(註：D=丁壩間距；ℓ =壩長)
(二)第一座丁壩的水流慣性作用很強，一般第一座丁壩與第二座丁壩的間距
最大，約 D/ℓ=3.0~5.0；在直線段溪流中，間距 D=8.0ℓ。
(三)下游各座丁壩處於上游丁壩的緩流區内，受到上游丁壩的遮蔽作用，越
過丁壩的水流慣性減弱，所以第二座丁壩和第三座丁壩的間距相應減
小，約 D/ℓ=1.0~1.5，以後各座丁壩的間距 D=2.0ℓ。
這樣布置丁壩不僅使主槽水流平穩，溪床能得到較充分的沖刷，而且壩田區
也能得到較好的淤積。此外，系列丁壩間距亦有採用下列原則設計，即：
(一)D/H=10~ 30。
(二)直岸：D/ℓ =2.0~ 3.0。
(三)凹岸：D/ℓ =1.5~ 2.0。
(四)凸岸：D/ℓ =2.5~ 3.5。
二、獨立丁壩布置：
(一)壩長的確定：
丁壩的長度應根據堤防護岸、灘地與水道治理線距離而定。丁壩長度取決
於岸邊至低水槽治理線之距離，如尚未作出系統的整治規劃，則應兼顧上下游
和兩岸要求，按有利於導引水流的原則確定壩長，一般取ℓ=(0.2~0.3)B [註：B
＝低水槽寬度]。通常保護堤岸為目的者，採用 20 m 至 40 m，過長的丁壩不
但對上下游及對岸受災之虞，且堤身易遭沖壞，維護亦較難；惟若為維持或形
工-2-51
