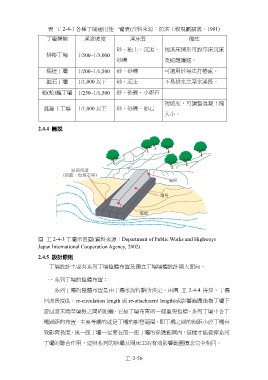

表 工 2-4-1 各種丁壩適用性一覽表(資料來源：防洪工程規劃講義，1981)

丁壩種類 溪流坡度 溪床質 備註

砂、粘土、沉泥、 視溪床情形可設單床沉床
排樁丁壩 1/500~1/3,000
砂礫 及蛇籠護底。
榪槎丁壩 1/200~1/1,500 砂、砂礫 可適用於無法打樁處。

拋石丁壩 1/1,000 以下 砂、泥土 不易排水之深水溪段。

箱(蛇)籠丁壩 1/250~1/1,500 砂、砂礫、小卵石

視坡度，可調整混凝土塊
混凝土丁壩 1/1,000 以下 砂、砂礫、卵石
大小。

2.4.4 圖說

圖 工 2-4-3 丁壩示意圖(資料來源：Department of Public Works and Highways
Japan International Cooperation Agency, 2002)

2.4.5 設計原則

丁壩設計主要有系列丁壩整體布置及獨立丁壩壩體設計兩大面向。

一、系列丁壩的整體布置：

系列丁壩的整體布置是由丁壩水流特點所決定。由圖 工 2-4-4 得知，丁壩
回流長度(L，re-circulation length 或 re-attachment length)或影響範圍係指丁壩下

游回流末端至壩根之間的距離，它是丁壩布置的一個重要指標。系列丁壩中各丁
壩間距的布置，主要考慮的就是丁壩的影響範圍，即丁壩之間的間距小於丁壩有

效影響長度，後一座丁壩一定要在前一座丁壩的保護範圍内，這樣才能發揮系列

丁壩的聯合作用，這與系列防砂壩及固床工的有效影響範圍概念完全相同。

工-2-50
