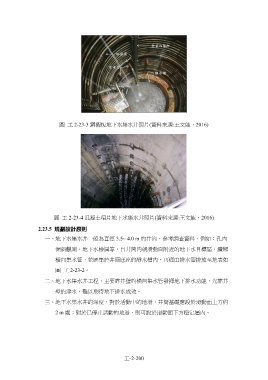

圖 工 2-23-3 鋼襯板地下水集水井照片(資料來源:王文能，2016)

圖 工 2-23-4 混凝土環片地下水集水井照片(資料來源:王文能，2016)

2.23.5 規劃設計原則

地下水集水井一般為直徑 3.5~ 4.0 m 的井筒，參考調查資料，例如：孔內

傾斜觀測、地下水檢層等，自井筒內朝滑動面附近的地下水目標區，鑽鑿

橫向集水管，並匯集於井筒底座的靜水槽內，再經由排水管排放至地表如

圖 工 2-23-2。

地下水集水井工程，主要靠井壁的橫向集水管發揮地下排水功能，光靠井

壁的滲水，難以期待地下排水成效。

地下水集水井的深度，對於活動中的地滑，井筒基礎應設於滑動面上方約

2 m 處；對於已停止活動的地滑，則可設於滑動面下方穩定層內。
