P. 510

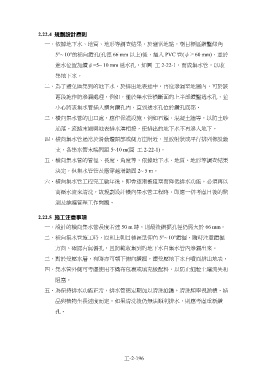

2.22.4 規劃設計原則
一、 依據地下水、地質、地形等調查結果，於適當地點，朝目標區鑽鑿仰角
5°~ 10°的橫向鑽孔(孔徑 66 mm 以上)後，插入 PVC 管(ψ≧60 mm)，並於
進水位置加鑽ψ=5~ 10 mm 透水孔，如圖 工 2-22-1，而成集水管，以收
集地下水。
二、 為了避免匯集到的地下水，於排出地表途中，再度滲漏至地層內，可於該
區段施作防滲漏處理，例如，僅於集水管橫斷面的上半部鑽鑿透水孔，並
小心將該集水管插入橫向鑽孔內，直到透水孔位於鑽孔底部。
三、 橫向集水管的出口處，應作保護設施，例如石籠、混凝土牆等，以防土砂
崩落。流路末端與地表排水溝相接，使排出的地下水不再滲入地下。
四、 橫向集水管通常於滑動體頭部或側方崖附近，呈放射狀或平行排列佈設數
支，各集水管末端間距 5~10 m(圖 工 2-22-1)。
五、 橫向集水管的管徑、長度、角度等，依據地下水、地質、地形等調查結果
決定，但集水管管長應穿越滑動面 2~ 5 m。
六、 橫向集水管工程完工數年後，即會逐漸被阻塞而降低排水功能，必須再以
高壓水流來清洗，故規劃設計橫向集水管工程時，即應一併考慮日後的監
測及維護管理工作問題。
2.22.5 施工注意事項
一、 設計的橫向集水管長度若達 50 m 時，則最後鑽掘孔徑仍需大於 66 mm。
二、 橫向集水管施工時，原則上朝目標區呈仰角 5°~ 10°鑽掘，隨時注意鑽掘
方向、確認有無偏孔，且防範收集到的地下水自集水管內滲漏出來。
三、 對於受壓水層，有時亦可朝下俯向鑽掘，讓受壓地下水自噴而排出地表。
四、 集水管外側可考慮使用不織布包裹或填充級配料，以防止細粒土壤流失和
阻塞。
五、 為保持排水功能正常，排水管需定期加以清洗維護，清洗頻率視淤積、結
晶與植物生長速度而定。如果清洗後仍無法順利排水，則應考慮重新鑽
孔。
工-2-196
