式中

∆H ：急流槽出水高度
1
C ：係數（矩形斷面= 0.1，梯形斷面= 0.13）

：流量(cms)

：縱向流速(m/sec)

：渠道水深(m)
抛射槽：

拋射槽控制斷面可設計為直線型(如圖 工 2-21-2)及漸變型。直線型底部

曲線可由下方公式做聯立求解。漸變型公式可參考「灌溉排水工程設計」之
第四章陡槽設計章節。

KX 2
Y = X tanθ + (2.21.4)
2
4h cos
v

dY KX
= S = tanθ + (2.21.5)
2
dX 2h cos θ
v
式中

θ：抛射槽起點處渠底面與水平面之交角

X、Y ：抛射槽上某點 P 之橫距與縱距（其坐標原點即為抛射線起點）

S ：抛射槽之坡降

h ：抛射槽起點之流速水頭
v
K ：跌水垂直方向速度與重力加速度之比，採用小於 0.5 之值

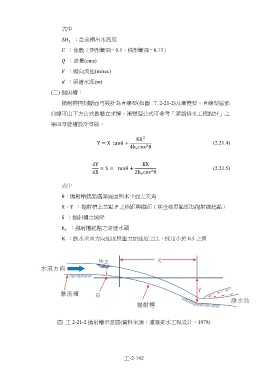

圖 工 2-21-2 拋射槽示意圖(資料來源：灌溉排水工程設計，1978)
