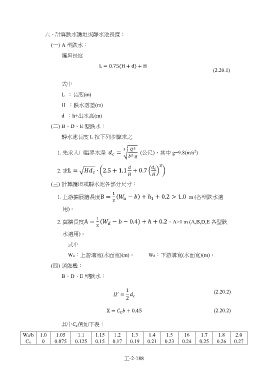

P. 502
計算跌水護坦或靜水池長度：
A 型跌水：
護坦長度
L = 0.75(H + d) + H
(2.20.1)
式中
L ：長度(m)
H ：跌水落差(m)
d ：h+出水高(m)
B、D、E 型跌水：
靜水池長度 L 按下列步驟求之
3 2 2
先求入口臨界水深 = � (公尺)，其中 g=9.8(m/s )
2
∙
3
求L = � ∙ �2.5 + 1.1 + 0.7 � � �
計算護坦或靜水池各部分尺寸：
1
上游擴展牆長度B = ( − ) + ℎ + 0.2 > 1.0 m (各型跌水適
2 1
用)。
1
翼牆長度A = ( − − 0.4) + ℎ + 0.2，A>1 m (A,B,D,E 各型跌
2
水適用)。
式中
Wu：上游溝寬(水面寬)(m)。 Wd：下游溝寬(水面寬)(m)。
消能檻：
B、D、E 型跌水：
1 (2.20.2)
′
=
2
X = + 0.45 (2.20.2)
其中 值如下表：
Wd/b 1.0 1.05 1.1 1.15 1.2 1.3 1.4 1.5 16 1.7 1.8 2.0
Cx 0 0.075 0.125 0.15 0.17 0.19 0.21 0.23 0.24 0.25 0.26 0.27
工-2-188
