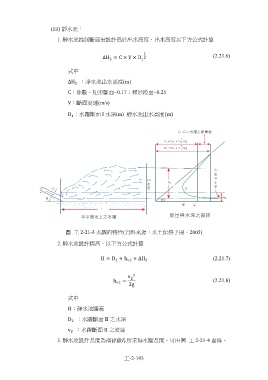

Page 507 - 水土保持手冊_10612

靜水池：

靜水池控制斷面需設計高於出水高度，出水高度以下方公式計算

1
∆H = C × V × D 2 (2.21.6)
2
1
式中

∆H ：淨水池出水高度(m)
2
C：係數，矩形斷面=0.17；梯形段面=0.25

V：斷面流速(m/s)

D ：水躍斷面 I 水深(m) 靜水池出水高度(m)
1

圖 工 2-21-3 水躍的特性(資料來源：水土保持手冊，2005)

靜水池設計牆高，以下方公式計算

H = D + h + ∆H (2.21.7)
2 v2 2

2
v 2 (2.21.8)
h v2 =
2g

式中
H：靜水池牆高

D ：水躍斷面 II 之水深
2
v ：水躍斷面 II 之流速
2
靜水池設計長度為福祿數 所求得水躍長度。可由圖 工 2-21-4 查得。

工-2-193
