2.22 橫向集水管

2.22.1 定義

橫向集水管(Horizontal drain pipe)係自地表鑽鑿橫向鑽孔，以收集不利於坡地

穩定的地下水並排出地表的設施。

2.22.2 目的

一、 排除地下水：暗渠無法排除的地下水，可自地表朝坡體(滑動體)內或滑動

面附近地下水豐富之處，布設橫向集水管，讓地下水自然排出坡體。

二、 排出高含水量坡體內之水分，減少或減緩坡體發生塑性變形。

2.22.3 圖說

平面圖

斷面圖

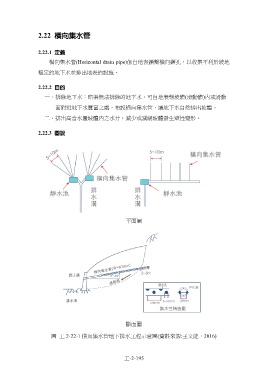

圖 工 2-22-1 橫向集水管地下排水工程示意圖(資料來源:王文能，2016)

工-2-195
