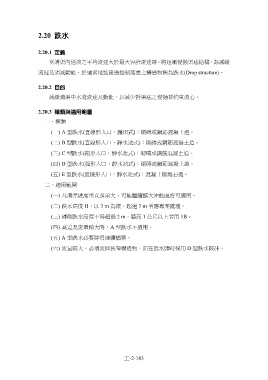

2.20 跌水

2.20.1 定義

當溝渠內逕流之平均流速大於最大容許流速時，將逐漸侵蝕渠底結構。為減緩

流速及消減動能，於適當地點建造控制落差之構造物稱為跌水(Drop structure)。

2.20.2 目的

減緩溝渠中水流流速及動能，以減少對渠底之侵蝕並約束流心。

2.20.3 種類與適用範圍

種類

A 型跌水(直線形入口，護坦式)：砌磚或鋼筋混凝土造。
B 型跌水(直線形入口，靜水池式)：砌磚或鋼筋混凝土造。

C 型跌水(箱形入口，靜水池式)：砌磚或鋼筋混凝土造。

D 型跌水(弧形入口，靜水池式)：砌磚或鋼筋混凝土造。

E 型跌水(直線形入口，靜水池式)：混凝土砌塊石造。

適用範圍

凡溝渠坡度垂直落差大，可能繼續擴大沖蝕處皆可適用。

跌水高度 H，以 3 m 為限，超過 3 m 者應專案處理。

磚砌跌水高度不得超過 2 m，牆高 1 公尺以上者用 1B。

高差及流量稍大時，A 型跌水不適用。

A 型跌水必要時得連續構築。

流量較大，必須流經狹窄構造物，而在低水頭時採用 D 型跌水較佳。

工-2-183
