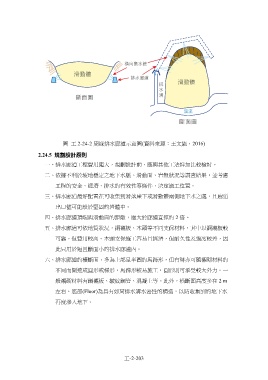

圖 工 2-24-2 周緣排水廊道示意圖(資料來源：王文能，2016)

2.24.5 規劃設計原則
排水廊道工程費用龐大，規劃設計前，應與其他工法詳加比較檢討。

依據不利於坡地穩定之地下水脈、滑動面、岩盤狀況等調查結果，並考慮
工程的安全、經濟、排水的有效性等條件，決定施工位置。

排水廊道最好配置在可收集到滑落崖下或滑動體兩側地下水之處，且廊道
出口儘可能設於堅固的岩體中。

排水廊道頂端與滑動面的距離，應大於廊道直徑的 2 倍。

排水廊道可依地質狀況，鋼襯板、木頭等不同支保材料，其中以鋼襯板較

可靠，但費用較高。木頭支保施工容易且經濟，但耐久性及強度較差，因

此只用於短且斷面小的排水廊道內。

排水廊道的橫斷面，多為上部呈半圓的馬蹄形，但有時亦可隨襯砌材料的

不同而開挖成圓形或梯形，馬蹄形較易施工，圓形則可承受較大外力。一

般襯砌材料有鋼襯板、皺紋鋼管、混凝土等。此外，橫斷面高度多在 2 m

左右，底部(Floor)為具有如同排水溝水密性的構造，以防收集到的地下水
再度滲入地下。

工-2-203
