‧鑽孔點位規劃

‧地質剖面選定 ‧鑽孔數量確認
鑽孔點位
‧鑽孔點位選定 ‧鑽孔方向規劃 ‧鑽孔深度規劃
及地球物理測
‧地球物理測線規劃
線規劃
‧配合鑽孔補足空間資訊
‧以十字狀交叉進行布線

‧岩層特性記錄 ‧不連續面特性記錄
鑽探
‧樣本試驗 ‧孔內攝影 ‧監測儀器設置

‧震測法 ‧電探法 ‧電磁法
地球物理探測
‧重力法 ‧透地雷達

‧地質圖 ‧地質剖面圖 ‧岩性 ‧構造
‧崩塌地或地滑災害機制
‧地質圖補充資料：

‧地表或人工構造物破裂位置 ‧裂隙張裂方向
地質圖與地質 ‧滑動體範圍 ‧滑動方向 ‧滲水或蝕溝位置
剖面圖繪製 ‧剖面位置與鑽孔點位 ‧地球物理探測配置

‧土石流流動區與堆積區範圍
‧地質剖面圖補充資料：

‧崩塌地或地滑滑動面位置、深度、型態(圓弧型、平面型)
‧地下水位

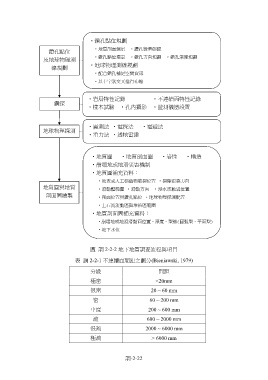

圖 調 2-2-2 地下地質調查流程與項目

表 調 2-2-1 不連續面間距之劃分(Bieniawski, 1979)

分級 間距

極密 <20mm
很密 20 ~ 60 mm

密 60 ~ 200 mm

中度 200 ~ 600 mm
疏 600 ~ 2000 mm

很疏 2000 ~ 6000 mm
極疏 > 6000 mm
