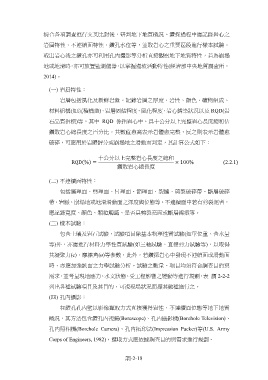

綜合各項調查進行交叉比對後，研判地下地質概況。鑽探過程中應記錄岩心之

                    岩層特性、不連續面特性、鑽孔水位等，並取岩心之重要區段進行樣本試驗。

                    取出岩心後之鑽孔亦可利用孔內攝影等分析直接觀察地下地質特性，若為崩塌

                    地或地滑時，亦可放置監測儀器，以掌握邊坡活動特性(經濟部中央地質調查所，
                    2014)。


                       (一) 岩層特性：

                            岩層包括風化及新鮮岩盤。記錄岩層之厚度、岩性、顏色、礦物組成、

                       材料組構(如沉積構造)、岩層固結程度、風化程度、岩心銹染狀況以及 RQD(岩

                       石品質指標)等，其中 RQD 係指岩心中，具十公分以上完整岩心長度總和佔

                       鑽取岩心總長度之百分比，其數值愈高表示岩體愈完整，反之則表示岩體愈
                       破碎，可應用於岩體評分或崩塌地之滑動面判定，其計算公式如下：



                                             十公分以上完整岩心長度之總和
                                 RQD(%) =                                      × 100%               (2.2.1)
                                                     鑽取岩心總長度


                       (二) 不連續面特性：

                            包括層理面、劈理面、片理面、節理面、裂縫、剪裂破碎帶、斷層破碎

                       帶、岩脈、崩塌地或地滑滑動面之深度與位態等。不連續面中若有剪裂泥者，

                       應記錄寬度、顏色、顆粒觸感、是否具剪裂亮面或斷層擦痕等。

                       (三) 樣本試驗：

                            包含土壤及岩石試驗，試驗項目除基本物理性質試驗(如單位重、含水量

                       等)外，亦應進行材料力學性質試驗(如三軸試驗、直接剪力試驗等)，以取得

                       其凝聚力(c)、摩擦角(ø)等參數，此外，若鑽探岩心中發現不連續面或滑動面

                       時，亦應加強該面之力學試驗分析。試驗之數量、項目均須符合調查目的與
                       需求，並考量現地應力、水文狀態、受工程影響之變動等進行規劃，表  調 2-2-2

                       列出各種試驗項目及其目的，可視現場狀況而擇其數種施行之。

                       (四) 孔內攝影：

                            在鑽孔孔內壁以影像擷取方式直接獲得岩性、不連續面位態等地下地質

                       概況，其方法包含鑽孔內視鏡(Borescope)、孔內攝影機(Borehole Television)、

                       孔內照相機(Borehole Camera)、孔內拓印法(Impression  Packer)等(U.S. Army

                       Corps of Engineers, 1982)，選取方式應依據調查目的與需求進行規劃。



                                                         調-2-18
