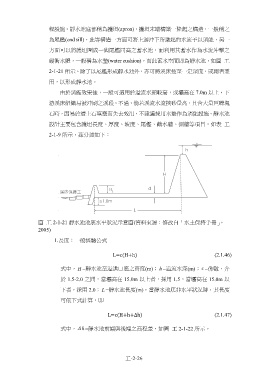

P. 340
程設施。靜水池底部稱為護坦(apron)，護坦末端構築一隆起之構造，一般稱之
為尾檻(end sill)，此等構造一方面可將上游沖下所激起的水流予以消能，另一
方面可以將護坦圍成一與尾檻同高之蓄水池，而利用其蓄水作為水流沖擊之
緩衝水體，一般稱為水墊(water cushion)，而此蓄水空間即為靜水池，如圖 工
2-1-21 所示。除了以尾檻形成靜水池外，亦可將溪床挖至一定深度，或兩者兼
用，以形成靜水池。
由於消能效果佳，一般可適用於溢流水頭較高，或壩高在 7.0m 以上，下
游溪床組織易被沖刷之溪段。不過，倘若溪流水流挾砂量高，且含大量巨礫塊
石時，因易於遭土石填塞而失去效用，不建議採用水墊作為消能設施。靜水池
設計主要包含護坦長度、厚度、坡度、尾檻、截水牆、側牆等項目，如表 工
2-1-9 所示。茲分述如下：
圖 工 2-1-21 靜水池池底水平狀況示意圖(資料來源：修改自「水土保持手冊」，
2005)
1.長度：一般經驗公式
L=c(H+h) (2.1.46)
式中， H =靜水池至溢洪口底之高度(m)； h =溢流水深(m)； c =係數，介
於 1.5-2.0 之間，當壩高在 15.0m 以上者，採用 1.5，當壩高在 15.0m 以
下者，採用 2.0； L =靜水池長度(m)。當靜水池底非水平狀況時，其長度
可依下式計算，即
L=c(H+h+∆h) (2.1.47)
式中， h∆ =靜水池前端與後端之高程差，如圖 工 2-1-22 所示。
工-2-26
