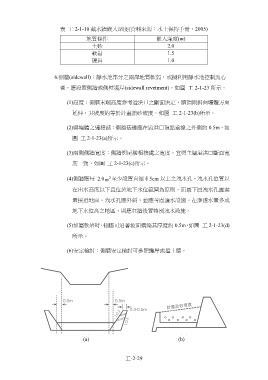

表 工 2-1-10 截水牆嵌入深度(資料來源：水土保持手冊，2005)

地質條件 嵌入深度(m)
土砂 2.0
軟岩 1.5
硬岩 1.0

6.側牆(sidewall)：靜水池部分之兩岸地質軟弱，或擬利用靜水池控制流心
者，應設置側牆或側壁護岸(sidewall revetment)，如圖 工 2-1-23 所示。

(1)高度：側牆末端高度參考溢洪口之斷面決定，牆頂則斜向壩體方向
延伸，其坡度約等於計畫淤砂坡度、如圖 工 2-1-23(b)所示。

(2)與壩體之連接部：側牆基礎應在溢洪口頂點垂線之外側約 0.5m，如
圖 工 2-1-23(a)所示。

(3)兩側側牆寬度：側牆與尾檻相接處之寬度，宜與主壩溢洪口斷面寬
度一致，如圖 工 2-1-23(c)所示。

(4)側牆應每 2.0 m 2 至少設置直徑∮5cm 以上之洩水孔。洩水孔位置以

在出水高度以下且位於地下水位範圍為原則，而最下層洩水孔應盡

量接近地面。洩水孔應外斜，並應考慮濾水設施。在滲透水量多或
地下水位高之地區，則應在牆後置特別洩水設施。

(5)如屬軟岩時，側牆可沿著坡面構築其厚度約 0.5m，如圖 工 2-1-23(d)

所示。

(6)安定檢討：側牆安定檢討可參照護岸或擋土牆。

(a) (b)

工-2-29
