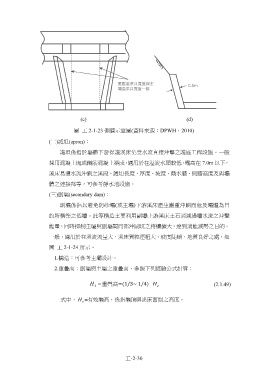

(c) (d)

圖 工 2-1-23 側牆示意圖(資料來源：DPWH，2010)

(二)護坦(apron)：

護坦係指於壩體下游保護溪床免受水流直接沖擊之護底工程設施。一般

採用混凝土塊或鋼筋混凝土築成，適用於在溢流水頭較低，壩高在 7.0m 以下，

溪床易遭水流沖刷之溪段。護坦長度、厚度、坡度、截水牆、側牆高度及與壩

體之連接部等，可參考靜水池設施。

(三)副壩(secondary dam)：

副壩係指以避免防砂壩(或主壩)下游溪床產生嚴重沖刷而危及壩體為目

的所構築之低壩。此等構造主要利用副壩上游溪床土石消減過壩水流之沖擊

能量，同時抑制主壩與副壩間局部沖刷坑之持續擴大，達到消能減勢之目的。

一般，適用於在溪流流量大、溪床質粒徑粗大、坡度陡峭、地質良好之處，如
圖 工 2-1-24 所示。

1.構造：可參考主壩設計。

2.重疊高：副壩與主壩之重疊高，參照下列經驗公式計算：

H 1 = 重疊高=(1/3~ 1/4) H (2.1.49)
e

式中， H =有效壩高，係指壩頂與溪床面間之高度。
e
