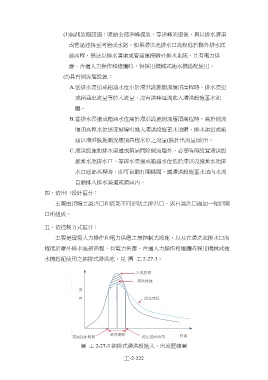

Page 536 - 水土保持手冊_10612

(1) 無側流堰設施：吸納全部洪峰逕流，等洪峰消退後，再以排水溝渠

或管涵連接至河道或水路。如果滯洪池排水口高程低於聯外排水底

部高程，無法以排水溝渠或管涵連接聯外排水系統，且有電力供
應、合適人力操作和維護時，得採用機械式抽水機搭配使用。

(2) 具有側流堰設施：

A. 當排水渠道或箱涵水位小於滯洪設施側流堰頂高程時，排水渠道

或箱涵出流量等於入流量，沒有洪峰逕流進入滯洪設施蓄水池

體。

B. 當排水渠道或箱涵水位高於滯洪設施側流堰頂高程時，高於側流

堰頂高程水位逕流被導引進入滯洪設施蓄水池體，排水渠道或箱

涵以滯洪設施側流堰頂高程水位之流量(設計出流量)流出。

C. 滯洪設施和排水渠道或箱涵間除側流堰外，必要時得設置滯洪設

施蓄水池排水口。等排水渠道或箱涵水位低於滯洪設施蓄水池排

水口底部高程時，即可自動打開蝶閥，讓滯洪設施蓄水池內水流
自動排入排水渠道或箱涵內。

四、 依出口設計區分：

主要由頂端之溢洪口和底部不同形狀之排洪口，或自溢洪口處加一矩形開
口所組成。

五、 依控制方式區分：

主要是毋需人力操作和電力供應之無控制式設施，以及在滯洪池排水口高

程低於聯外排水底部高程，有電力供應、合適人力操作和維護時採用機械式抽

水機搭配使用之抽排式滯洪池，見 圖 工 2-27-3。

圖 工 2-27-3 抽排式滯洪設施入、出流歷線圖

工-2-222
