的壓力，將水泥漿從土釘底部的小孔中射出。在土釘置入土體的過程中，流射出
的水泥漿不但能發揮潤滑作用，並且能滲透入周圍的土體，達到提高土釘與土
體間黏結力的效果。
表 工 2-12-1 土釘工法適用與不適用之地質條件(資料來源：Byrne et al., 1998)
適用之地 1.堅實、低塑性且不具潛變之黏土質沉泥。
2
層條件 2.視凝聚力大於5 kN/m ，且自然含水量大於5%之細或中細砂。
3.具低凝聚力之緊密砂層或礫石層。
4.殘留土壤或沒有不利傾向之風化岩層。
5.地下水位以上。
2
不適用之 1.有機土或黏土液性指數大於0.2，及不排水剪力強度低於50 kN/m 之黏土
地層條件 層。
2.標準貫入試驗N值低於10，或相對密度小於30%之鬆砂土層。
3.均勻係數(Cu)低於2之不良級配礫石或砂(極緊密者除外)。
4.高膨脹性之土壤。
5.含水量極高或含有水袋(wet pocket)之地層。
6.高度破碎且具有開口節理或蝕洞之岩石。
7.礦渣堆積或具有不利弱面之岩石。
2.12.4 圖說

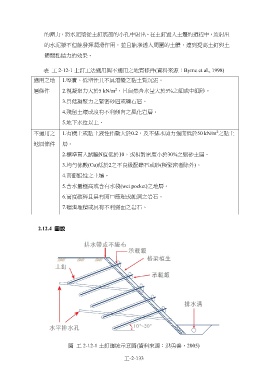

圖 工 2-12-1 土釘邊坡示意圖(資料來源：洪勇善，2005)
工-2-133
