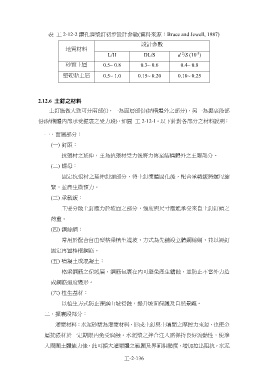

表 工 2-12-2 鑽孔灌漿釘初步設計參數(資料來源：Bruce and Jewell, 1987)

設計參數
地質材料
2
L/H DL/S d /S (10 )
-3
砂質土層 0.5~ 0.8 0.3~ 0.6 0.4~ 0.8

堅硬粘土層 0.5~ 1.0 0.15~ 0.20 0.10~ 0.25

2.12.6 土釘之材料

土釘施做大致可分兩部份，一為面層部份(結構體外之部分)，另一為握裹段部
份(結構體內部承受握裹之受力段)，如圖 工 2-12-1。以下針對各部分之材料說明：

一、 面層部分：

(一) 釘頭：

抗張材之延伸，主為抗張材受力後將力傳至結構體外之主要部分。

(二) 螺母：

固定抗張材之延伸釘頭部分，待土釘漿體固化後，配合承載鈑將螺母旋

緊，並產生微預力。

(三) 承載鈑：

主要分散土釘應力於坡面之部分，強度與尺寸應能承受來自土釘釘頭之

荷重。
(四) 鋼絲網：

常用於配合自由型格梁植生護坡，方式為先舖設立體鋼絲網，並以短釘
固定再置格框鋼筋。

(五) 噴凝土或混凝土：

格梁鋼筋之保護層，鋼筋包裹在內可避免產生鏽蝕，並防止不當外力造

成鋼筋過度變形。

(六) 植生基材：

以植生方式防止裸露山坡侵蝕，提升坡面保護及自然景觀。

二、 握裹段部分：

灌漿材料：水泥砂漿為灌漿材料，形成土釘與土壤間之摩擦力來源，也使金

屬抗張材於一定期限內免受腐蝕。水泥漿之拌合注入需保持良好流動性，使滲

入周圍土體能力佳，此可擴大灌漿體之範圍及界面粗糙度，增加拉出阻抗。水泥
