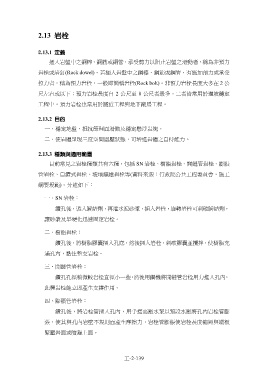

2.13 岩栓
定義
插入岩盤中之鋼棒、鋼筋或鋼管，承受剪力以阻止岩盤之滑動者，稱為非預力
岩栓或岩釘(Rock dowel)。若插入岩盤中之鋼棒、鋼筋或鋼管，有施加預力或承受
拉力者，稱為預力岩栓，一般即簡稱岩栓(Rock bolt)。非預力岩栓長度大多在 2 公
尺左右或以下；預力岩栓長度自 2 公尺至 8 公尺者最多。二者皆常用於邊坡穩定
工程中。預力岩栓也常用於隧道工程與地下廠房工程。
目的
一、 穩定地盤、抵抗節理面滑動及穩定懸浮岩塊。
二、 使岩體呈現三度空間圍壓狀態，可增進岩體之自持能力。
種類與適用範圍
目前常見之岩栓種類共有六種，包括 SN 岩栓、樹脂岩栓、開縫管岩栓、膨脹
管岩栓、自鑽式岩栓、玻璃纖維岩栓等(資料來源：行政院公共工程委員會，施工
綱要規範)。分述如下：
一、 SN 岩栓：
鑽孔後，裝入瞬結劑，再灌水泥砂漿，插入岩栓，旋轉岩栓可刺破瞬結劑，
讓砂漿及早硬化迅速固定岩栓。
二、 樹脂岩栓：
鑽孔後，將樹脂膠囊插入孔底，然後插入岩栓，刺破膠囊並攪拌，使樹脂充
滿孔內，黏住整支岩栓。
三、 開縫管岩栓：
鑽孔孔徑稍微較岩栓直徑小一些，然後用鑽機將開縫管岩栓用力推入孔內，
此種岩栓能立即產生支撐作用。
四、 膨脹管岩栓：
鑽孔後，將岩栓管插入孔內，用手提高壓水泵以預設水壓將孔內岩栓管膨
張，使其與孔內岩壁不規則面產生摩擦力，岩栓管膨脹使岩栓長度縮短與端板
緊壓岩面或噴凝土面。
工-2-139
