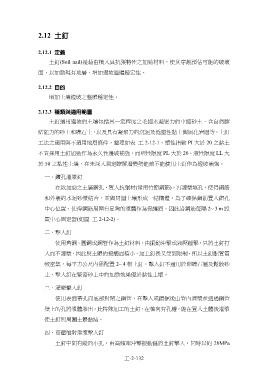

P. 446
2.12 土釘
2.12.1 定義
土釘(Soil nail)是藉由植入具抗張特性之加勁材料，使其穿越預估可能的破壞
面，以加勁現有地層，增加邊坡整體穩定性。
2.12.2 目的
增加土壤邊坡之整體穩定性。
2.12.3 種類與適用範圍
土釘適用邊坡的土壤包括具一定程度之毛細水凝聚力的中細砂土、含自然膠
結能力的砂土和礫石土，以及具有凝聚力的沉泥及低塑性黏土與風化岩層等。土釘
工法之適用與不適用地層條件，整理如表 工 2-12-1。塑性指數 PI 大於 20 之黏土
不宜採用土釘加勁作為永久性邊坡補強，而塑性限度 PL 大於 20、液性限度 LL 大
於 50 之黏性土壤，在未深入測定瞭解潛變勢能前不能使用土釘作為邊坡補強。
一、 鑽孔灌漿釘
在欲加勁之土層鑽孔，置入抗張材(常用竹節鋼筋)，再灌漿填孔，使得鋼筋
和外裹的水泥砂漿結合，並與周圍土壤形成一結構體。為了確保鋼筋置入鑽孔
中心位置，使得鋼筋周圍有足夠的漿體作為保護層，因此沿鋼筋每隔 2~ 3 m 設
置中心固定器(如圖 工 2-12-2)。
二、 擊入釘
使用角鋼、圓鋼或鋼管作為土釘材料，由振動沖擊或液壓錘擊，只將土釘打
入而不灌漿，因此與土體的接觸面積小，加上釘長又受到限制，所以土釘配置需
較密集，每平方公尺內需配置 2~ 4 根土釘。擊入釘不適用於卵礫石層及鬆散砂
土，擊入釘在緊密砂土中的加勁效果優於黏性土壤。
三、 灌漿擊入釘
使用表面帶孔而底部封閉之鋼管，在擊入或鑽掘後由管內灌漿並透過鋼管
壁上的孔將漿體滲出。此特殊加工的土釘，在軸向有孔槽，能在置入土體後灌漿
使土釘與周圍土體黏結。
四、 高壓噴射灌漿擊入釘
土釘中間有縱向小孔，由高頻率沖擊振動錘將土釘擊入，同時以約 20MPa
工-2-132
