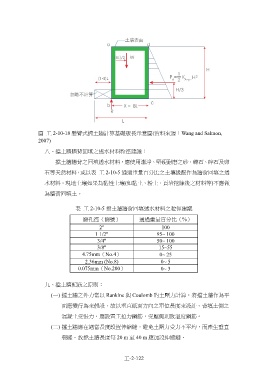

圖 工 2-10-18 懸臂式擋土牆計算基礎版長示意圖(資料來源：Wang and Salmon,
2007)

擋土牆牆背回填之透水材料粒徑建議：

擋土牆牆背之回填透水材料，應使用潔淨、堅硬耐磨之砂、礫石、碎石及卵

石等天然材料，或以表 工 2-10-5 通過重量百分比之土壤級配作為牆背回填之透

水材料。現地土壤如果為黏性土壤(如黏土、粉土、頁岩挖除後之材料等)不應做
為牆背回填土。

表 工 2-10-5 擋土牆牆背回填透水材料之粒徑建議

篩孔徑（篩號） 通過重量百分比（%）
2" 100
1 1/2" 95~ 100
3/4" 50~ 100
3/8" 15~55
4.75mm（No.4） 0~ 25
2.36mm (No.8) 0~ 5
0.075mm（No.200） 0~ 3

擋土牆配筋之原則：

擋土牆之外力常以 Rankine 與 Coulomb 的土壓力計算，將擋土牆作為平

面應變行為來假設，故以垂直紙面方向之單位長度來設計。背填土側之
混凝土受張力，應設置主拉力鋼筋，受壓側則放溫度鋼筋。

擋土牆應在適當長度設置伸縮縫，避免土壓力受力不平均，而產生垂直
裂縫。故擋土牆長度每 20 m 至 40 m 應加設伸縮縫。

工-2-122
