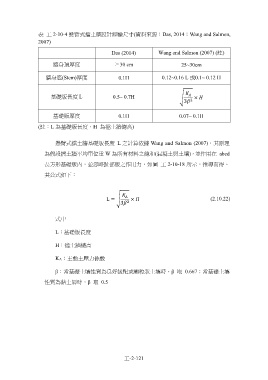

表 工 2-10-4 懸臂式擋土牆設計經驗尺寸(資料來源：Das, 2014；Wang and Salmon,
2007)

Das (2014) Wang and Salmon (2007) (註)

牆身頂厚度 ≧30 cm 25~30cm

牆身底(Stem)厚度 0.1H 0.12~0.16 L 或 0.1~ 0.12 H

基礎版長度 L 0.5~ 0.7H � ×
3 2

基礎版厚度 0.1H 0.07~ 0.1H

(註：L 為基礎版長度、H 為擋土牆總高)

懸臂式擋土牆基礎版長度 L 之計算依據 Wang and Salmon (2007)，其原理

為假設擋土牆平均單位重 W 為所有材料之總和(混凝土與土壤)，並作用在 abcd

長方形基礎版內，並忽略趾部版之作用力，如圖 工 2-10-18 所示，推導而得。
其公式如下：

L = � × (2.10.22)
3 2

式中

L：基礎版長度

H：擋土牆總高

KA：主動土壓力係數

β：當基礎土壤性質為良好級配或顆粒狀土壤時，β 取 0.667；當基礎土壤

性質為黏土層時，β 取 0.5

工-2-121
