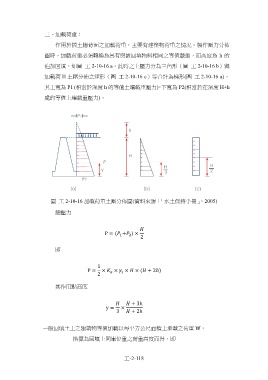

加載荷重：

作用於擋土牆背面之加載荷重，主要有建築物荷重之情況。製作壓力分佈

圖時，加載荷重必須轉換為具有與該回填物料相同之等值載重，而高度為 h 的

追加回填，如圖 工 2-10-16 a。此時之土壓力分為三角形（圖 工 2-10-16 b）與
加載荷 H 土壓分佈之矩形（圖 工 2-10-16 c）等合計為梯形(圖 工 2-10-16 a)，

其上寬為 P1 (相當於深度 h 的等值土壤載重壓力)，下寬為 P2(相當於在深度 H+h

處的等值土壤載重壓力)。

圖 工 2-10-16 加載荷重土壓分佈圖(資料來源：「水土保持手冊」，2005)

總壓力

P = ( + ) ×
1
2
2
即

1
P = × × × × ( + 2ℎ)

2
其作用點高度

+ 3ℎ
y = ×
3 + 2ℎ

一般回填土上之建築物等值加載以每平方公尺面積上承載之荷重 W，

換算為回填土同單位重之荷重高度而得，即

工-2-118
