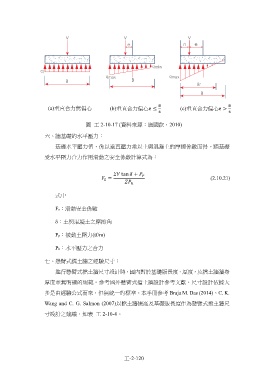

B
B
(a)垂直合力無偏心 (b)垂直合力偏心e ≤ (c)垂直合力偏心e >
6 6
圖 工 2-10-17 (資料來源：施國欽，2010)

牆基礎的水平壓力：

基礎水平壓力值，係以垂直壓力乘以土與混凝土的摩擦係數而得。牆基礎
受水平壓力合力作用滑動之安全係數計算式為：

tan +
= (2.10.21)

ℎ
式中

Fs：滑動安全係數

δ：土與混凝土之摩擦角

Pp：被動土壓力(tf/m)

Ph：水平壓力之合力

懸臂式擋土牆之經驗尺寸：

進行懸臂式擋土牆尺寸設計時，國內對於基礎版長度、厚度，及擋土牆牆身

厚度並無明確的規範。參考國外懸臂式擋土牆設計參考文獻，尺寸設計依據大
多是由經驗公式而來，但無統一的標準。本手冊參考 Braja M. Das (2014)、C. K.

Wang and C. G. Salmon (2007)以擋土牆總高及基礎版長度作為懸臂式擋土牆尺

寸設計之建議，如表 工 2-10-4。

工-2-120
