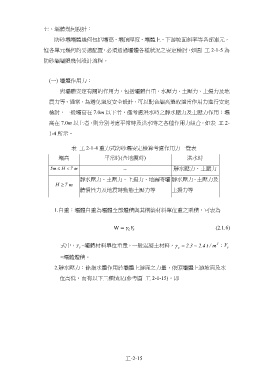

七、壩體幾何設計：

防砂壩壩體幾何包括壩高、壩頂厚度、壩體上、下游坡面斜率等各部單元，

惟各單元幾何的妥適配置，必須通過壩體各種狀況之安定檢討，如圖 工 2-1-5 為

防砂壩壩體幾何設計流程。

(一) 壩體作用力：

與壩體安定有關的作用力，包括壩體自重、水壓力、土壓力、上揚力及地

震力等。通常，為避免過度安全設計，可以配合壩高選取適當作用力進行安定
檢討，一般壩高在 7.0m 以下者，僅考慮洪水時之靜水壓力及土壓力作用；壩

高在 7.0m 以上者，則分別考慮平常時及洪水時之各種作用力組合，如表 工 2-

1-4 所示。

表 工 2-1-4 重力式防砂壩安定檢算考慮作用力一覽表

壩高 平常時(含地震時) 洪水時

5 m ≤ H < 7 m ~ 靜水壓力、土壓力

靜水壓力、土壓力、上揚力、地震時壩 靜水壓力、土壓力及
H ≥ 7 m
體慣性力及地震時動態土壓力等 上揚力等

1.自重：壩體自重為壩體全部體積與其構築材料單位重之乘積，可表為

W = (2.1.6)

3
式中，γ =壩體材料單位重量，一般混凝土材料，γ c = 3 . 2 ~ / t 4 . 2 m ；V s
c
=壩體體積。

2.靜水壓力：係指水體作用於壩體上游面之力量，依照壩體上游坡面及水

位高低，而有以下三種情況(參考圖 工 2-1-15)，即

工-2-15
