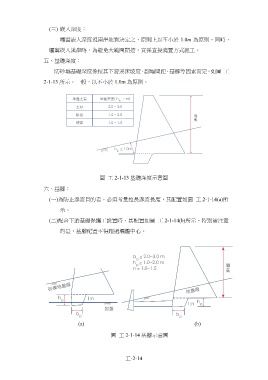

Page 328 - 水土保持手冊_10612
P. 328
(三) 嵌入深度：
壩翼嵌入深度視兩岸地質決定之，原則上以不小於 1.0m 為原則。同時，
壩翼崁入溪岸時，為避免大範圍開挖，宜採直接澆置方式施工。
五、基礎深度：
防砂壩基礎深度係按其下游溪床坡度、副壩間距、基腳等因素而定，如圖 工
2-1-13 所示。一般，以不小於 1.0m 為原則。
圖 工 2-1-13 基礎深度示意圖
六、基腳：
(一)為防止滲流目的者，必須考量拉長滲流長度，其配置如圖 工 2-1-14(a)所
示。
(二)配合下游基礎保護工設置時，其配置如圖 工 2-1-14(b)所示。特別需注意
的是，基腳配置不得超過壩體中心。
(a) (b)
圖 工 2-1-14 基腳示意圖
工-2-14
