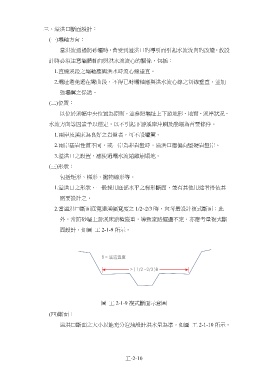

Page 324 - 水土保持手冊_10612

三、溢洪口斷面設計：

(一) 壩軸方向：

當洪流通過防砂壩時，會受到溢洪口的導引而引起水流流向的改變，故設

計時必須注意壩體軸向與洪水流流心的關係，包括：

1.直線溪段之壩軸應與洪水時流心線垂直。

2.壩址避免選在彎曲段，不得已時壩軸應與洪水流心線之切線垂直，並加
強壩翼之保護。

(二) 位置：

以位於溪幅中央位置為原則，並參照壩址上下游地形、地質、溪岸狀況、
水流方向等因素予以選定，以不引起下游溪岸沖刷及崩塌為首要條件。

1.兩岸及溪床為良好之岩盤者，可不設壩翼。

2.兩岸基岩性質不同，或一岸為非岩盤時，溢洪口應偏向堅硬岩盤岸。

3.溢洪口之設置，應使過壩水流遠離崩塌地。

(三)形狀：

包括矩形、梯形、拋物線形等。

1.溢洪口之形狀，一般採用底部水平之梯形斷面，兼有其他用途者得依其

需要設計之。

2.當溢洪口斷面底寬達溪幅寬度之 1/2~2/3 時，宜考量設計複式斷面；此

外，當防砂壩上游溪床淤積嚴重，導致流路擺盪不定，亦應考量複式斷
面設計，如圖 工 2-1-9 所示。

圖 工 2-1-9 複式斷面示意圖

(四)斷面：

溢洪口斷面之大小以能充分渲洩設計洪水量為準，如圖 工 2-1-10 所示。

工-2-10
