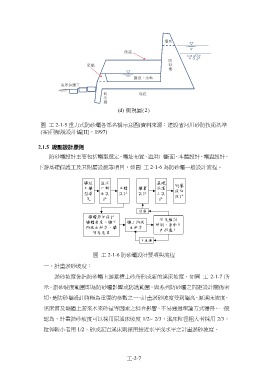

(d) 側視圖(2)

圖 工 2-1-5 重力式防砂壩各部名稱示意圖(資料來源：建設省河川砂防技術基準
(案)同解說設計編[II]，1997)

2.1.5 規劃設計原則

防砂壩設計主要包括壩型選定、壩址布置、溢洪口斷面、本體設計、壩翼設計、
下游基礎保護工及其附屬設施等項目，如圖 工 2-1-6 為防砂壩一般設計流程。

壩址 溢洪 基礎 附屬
及壩 口斷 本體 壩翼 保護 設施
型選 面設 設計 設計 工設 設計
定 計 計

通過
壩體幾何設計
安定檢討
壩體高度、壩下 壩上游坡 傾倒、滑動及
游坡面斜率、壩 面斜率 內部應力
頂厚度等

不通過

圖 工 2-1-6 防砂壩設計要項與流程

一、計畫淤砂坡度：

淤砂坡度係指防砂壩上游蓄積土砂所形成新的溪床坡度，如圖 工 2-1-7 所

示。淤砂坡度範圍即為防砂壩影響或防護範圍，與系列防砂壩之間距設計關係密

切，是防砂壩設計時極為重要的參數之一。計畫淤砂坡度受到壩高、原溪床坡度、

溪床質及壩體上游來水來砂量等因素之綜合影響，不易通過理論方式獲得。一般

認為，計畫淤砂坡度可以採用原溪床坡度 1/2~ 2/3，溪床粒徑粗大者採用 2/3，
粒徑較小者用 1/2，砂或泥岩溪床則採用接近水平或水平之計畫淤砂坡度。

工-2-7
