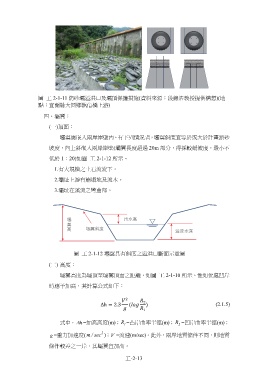

圖 工 2-1-11 防砂壩溢洪口及壩頂保護措施(資料來源：段錦浩教授提供構想)(地
點：宜蘭縣大同鄉執信橋上游)

四、壩翼：

(一)頂面：

壩翼應嵌入兩岸岸壁內。有下列情況者，壩翼斜度宜等於或大於計畫淤砂

坡度，向上斜嵌入兩岸岸壁(壩翼長度超過 20m 部分，得採較緩坡度，最小不

低於 1：20)如圖 工 2-1-12 所示。

1.有大規模之土石流流下。

2.壩址上游有崩塌地及流木。

3.壩址在溪流之彎曲部。

圖 工 2-1-12 壩翼具有斜度之溢洪口斷面示意圖

(二) 高度：

壩翼高度為壩頂至壩翼頂面之距離，如圖 工 2-1-10 所示。惟如位處凹岸
時應予加高，其計算公式如下：

2
2
∆h = 2.3 ( ) (2.1.5)
1

式中， h∆ =加高高度(m)；R =凸岸曲率半徑(m)；R =凹岸曲率半徑(m)；
2
1
2
g =重力加速度( /m sec )；V =流速(m/sec)。此外，兩岸地質條件不同，則地質
條件較差之一岸，其壩翼宜加高。

工-2-13
