P. 659
(二) 依據現地地形、地貌判斷於室內擇定之溢流點位置是否適當，並於現地
重新定位，確定其正確位置所在。此外，如有鄰近保全對象之溢流點存
在，則增加溢流點位置及其對應之影響範圍。
(三) 根據現地地形，將土石流不可能會經過之部分劃出範圍。
(四) 若兩岸地勢高程值高出溪流 10～12m(約 3～4 層樓)，大致已高出土石流
之可能淤積高度，則可劃出影響範圍。
(五) 若以池谷 浩公式所計算的扇狀地長度不足以涵蓋整個保全對象範圍，則
依現地狀況延長扇狀地之半徑長度。
三、室內編修
依據現地勘查所得之 GPS 溪流定位、溢流點位置定位及及現地勘查修正
之影響範圍底圖，於室內作業時套繪 1/5,000 彩色航照或黑白相片基本圖編修
成為數值圖層，如圖 土 3-2-2 所示。圖中，黑色框線為北市 DF026 溪流所繪
製之 105°初步影響範圍圖，紅色框線為依照重新編修過後之北市 DF026 所繪
製之 105°影響範圍圖層，而因為重新編修後之北市 DF026 溪流長度變短，集
水區面積也較原來的小，故此紅色框線範圍也較黑色框線範圍小。藍色框線即
為依照現地調查後所編修之影響範圍圖層，其溢流長度與依照重新編修後之北
市 DF026 所繪製之影響範圍半徑長度相近。修正完畢後，套繪於 1/5000 比例
尺之彩色航照底圖上。

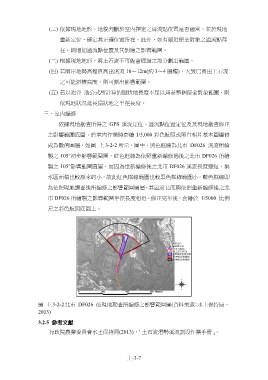

圖 土3-2-2北市 DF026 依現地勘查所編修之影響範圍圖(資料來源：水土保持局，
2013)
3.2.5 參考文獻
行政院農業委員會水土保持局(2013)，「土石流潛勢溪流劃設作業手冊」。
土-3-7
