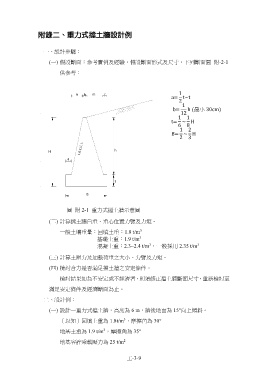

附錄二、重力式擋土牆設計例

一、 設計步驟：

(一) 假設斷面：參考實例及經驗，假設斷面形式及尺寸，下列斷面圖 附-2-1

供參考：

1
a= t~t
2
1
b= h (最小 30cm)
12
1 1
t= ~ H
6 8
1 2
B= ~ H
2 3

圖 附 2-1 重力式擋土牆示意圖

(二) 計算擋土牆自重、重心位置力臂及力矩。

一般土壤重量：回填土重：1.8 t/m
3
3
基礎土重：1.9 t/m
混凝土重：2.3~2.4 t/m ，一般採用 2.35 t/m
3
3
(三) 計算土壓力及加載荷重之大小、力臂及力矩。

(四) 檢討合力是否滿足擋土牆之安定條件。

檢討結果如為不安定或不經濟者，則須修正擋土牆斷面尺寸，重新檢討至

滿足安定條件及經濟斷面為止。

二、 設計例：

(一) 設計一重力式擋土牆，高度為 6 m，牆後地面為 15°向上傾斜。

3
〔以知〕回填土重為 1.8t/m ，摩擦角為 30°
3
地基土重為 1.9 t/m ，摩擦角為 35°
地基容許乘載壓力為 25 t/m
2
