P. 563

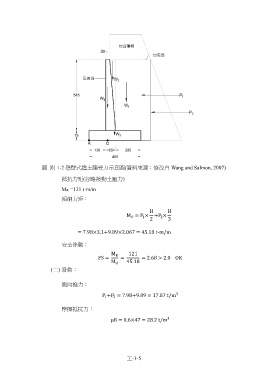

圖 附 1-2 懸臂式擋土牆受力示意圖(資料來源：修改自 Wang and Salmon, 2007)
抵抗力矩(忽略被動土壓力)
MR =121 t-m/m
傾倒力矩：
H H
M = P × +P ×
O
1
2
2 3
= 7.98×3.1+9.89×2.067 = 45.18 t-m/m
安全係數：
M R 121
FS = = = 2.68 > 2.0 OK
M O 45.18
滑動：
側向推力：
P +P = 7.98+9.89 = 17.87 t/m
3
1
2
摩擦抵抗力：
µR = 0.6×47 = 28.2 t/m
3
工-3-5
