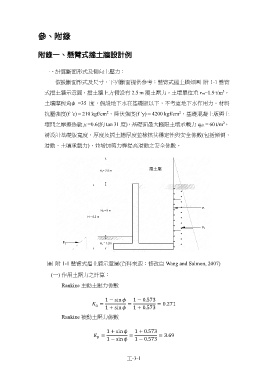

參、附錄

附錄一、懸臂式擋土牆設計例

計算斷面形式及側向土壓力：

假設斷面形式及尺寸，下列斷面提供參考：懸臂式擋土牆如圖 附 1-1 懸臂
3
式擋土牆示意圖，擋土牆上方假設有 2.5 m 覆土壓力。土壤單位重 rm=1.9 t/m ，

土壤摩擦角 =35 度，假設地下水在基礎版以下，不考慮地下水作用力。材料
2
2
抗壓強度(f ’c) = 210 kgf/cm 、降伏強度(f ’y) = 4200 kgf/cm ，基礎混凝土版與土
2
壤間之摩擦係數μ=0.6(約 tan 31 度)，基礎面最大極限土壤承載力 qult = 60 t/m ，

請設計基礎版寬度、厚度及擋土牆厚度並檢核其穩定性與安全係數(包括傾倒、
滑動、土壤承載力)，並增加剪力榫提高滑動之安全係數。

圖 附 1-1 懸臂式擋土牆示意圖(資料來源：修改自 Wang and Salmon, 2007)

作用土壓力之計算：

Rankine 主動土壓力係數

1 − sin 1 − 0.573
= = = 0.271

1 + sin 1 + 0.573
Rankine 被動土壓力係數

1 + sin 1 + 0.573
= = = 3.69

1 − sin 1 − 0.573

工-3-1
