增加剪力榫提高滑動之安全係數：

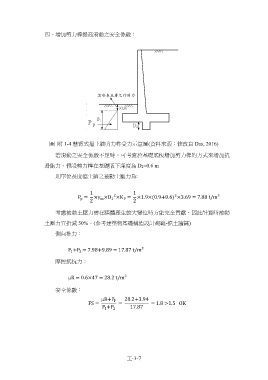

圖 附 1-4 懸臂式擋土牆剪力榫受力示意圖(資料來源：修改自 Das, 2016)

若滑動之安全係數不足時，可考慮於基礎底板增加剪力榫的方式來增加抗

滑能力。假設剪力榫在基礎版下深度為 D2=0.6 m

則單位長度擋土牆之被動土壓力為:

1 2 1
2
3
P = ×γ ×D ×K = ×1.9×(0.9+0.6) ×3.69 = 7.88 t/m
p m 1 P
2 2
考慮被動土壓力需在牆體產生較大變位時方能完全貢獻，因此計算時被動
土壓力宜折減 50%。(參考建築物基礎構造設計規範-擋土牆篇)

側向推力：

3
P +P = 7.98+9.89 = 17.87 t/m
1 2
摩擦抵抗力：

3
µR = 0.6×47 = 28.2 t/m

安全係數：
µR+P P 28.2+3.94
FS = = = 1.8 >1.5 OK
P +P 2 17.87
1

工-3-7
