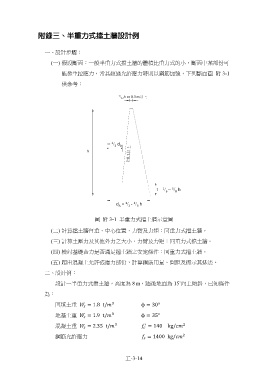

P. 572
附錄三、半重力式擋土牆設計例
設計步驟：
假設斷面：一般半重力式擋土牆的體積比重力式的小，斷面中某部份可
能發生拉應力，當其超過允許應力時則以鋼筋加強，下列斷面圖 附 3-1
供參考：
圖 附 3-1 半重力式擋土牆示意圖
計算擋土牆自重、中心位置、力臂及力矩：同重力式擋土牆。
計算土壓力及其他外力之大小、力臂及力矩：同重力式擋土牆。
檢討基礎合力是否滿足擋土牆之安定條件：同重力式擋土牆。
超出混凝土允許張應力部份，計算鋼筋用量、間距及標示其排法。
設計例：
設計一半重力式擋土牆，高度為 8 m，牆後地面為 15˚向上傾斜，已知條件
為：
回填土重 = 1.8 t/ ϕ = 30°
3
地基土重 = 1.9 t/ ϕ = 35°
3
混凝土重 = 2.35 t/ = 140 kg/
′
3
2
鋼筋允許應力 = 1400 kg/
2
工-3-14
