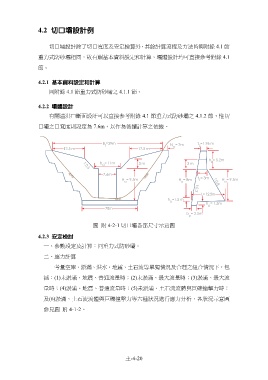

4.2 切口壩設計例

切口壩設計除了切口寬度及安定檢算外，其餘計算流程及方法皆與附錄 4.1 節

重力式防砂壩相同，故有關基本資料設定和計算、壩體設計均可直接參考附錄 4.1

節。

4.2.1 基本資料設定和計算
同附錄 4.1 節重力式防砂壩之 4.1.1 節。

4.2.2 壩體設計

有關溢洪口斷面設計可以直接參考附錄 4.1 節重力式防砂壩之 4.1.2 節，惟切

口壩之口寬度則設定為 7.6m，以作為後續計算之依據。

圖 附 4-2-1 切口壩各部尺寸示意圖

4.2.3 安定檢討

一、 參數設定及計算：同重力式防砂壩。

二、 應力計算

考量空庫、淤滿、洪水、地震、土石流等單獨情況及合理之組合情況下，包

括：(1)未淤滿、地震、普通流量時；(2)未淤滿、最大流量時；(3)淤滿、最大流

量時；(4)淤滿、地震、普通流量時；(5)未淤滿、土石流流體與巨礫撞擊力時；

及(6)淤滿、土石流流體與巨礫撞擊力等六種狀況進行應力分析，各狀況示意圖

參見圖 附 4-1-2。

土-4-20
