P. 628
(a) (b)

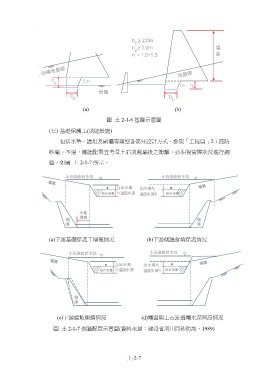

圖 土 2-1-6 基腳示意圖
(七) 基礎保護工(消能設施)
包括水墊、護坦及副壩等類型各部分設計方式，參照「工程篇」2.1 節防
砂壩。不過，側牆配置宜考量土石流越壩後之衝擊，必須視實際狀況進行調
整，如圖 土 2-1-7 所示。
(a)下游基礎保護工增寬情況 (b)下游側牆背填保護情況
(c)下游緩坡側牆情況 (d)壩翼與土石流過壩水深同高情況
圖 土 2-1-7 側牆配置示意圖(資料來源：建設省河川局砂防部，1989)
土-2-7
