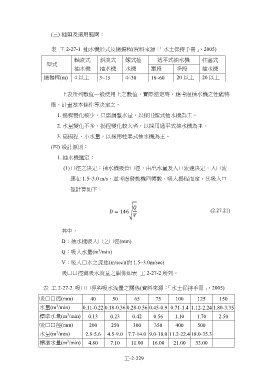

(三) 種類及適用範圍：

表 工 2-27-1 抽水機形式及總揚程(資料來源：「水土保持手冊」，2005)

軸流式 斜流式 螺式抽 透平式抽水機 柱塞式
型式
抽水機 抽水機 水機 單段 多段 抽水機
總揚程(m) 4 以上 3~15 4~30 18~60 20 以上 20 以上

上表所列數值一般使用上之數值，實際選定時，應考慮抽水機之性能特

徵、計畫基本條件等決定之。

1. 揚程變化較少，只需調整水量，以採用螺式抽水機為主。

2. 水量變化不多，揚程變化較大者，以採用透平式抽水機為主。

3. 高揚程、小水量，以採用柱塞式抽水機為主。

(四) 設計原則：

1. 抽水機選定：

(1) 口徑之決定：抽水機吸管口徑，由出水量及入口流速決定，入口流

速在 1.5~3.0 m/s，並考慮發動機回轉數，吸入揚程而定。其吸入口
徑計算如下：

D = 146� (2.27.21)

其中，

D：抽水機吸入口之口徑(mm)

3
Q：吸入水量(m /min)
V：吸入口水之流速(m/sec)(約 1.5~3.0m/sec)
吸口口徑與吸水流量之關係如表 工 2-27-2 所列。

表 工 2-27-2 吸口口徑與吸水流量之關係(資料來源：「水土保持手冊」，2005)

吸口口徑(mm) 40 50 65 75 100 125 150
3
水量(m /min) 0.11-0.22 0.18-0.36 0.28-0.56 0.45-0.9 0.71-1.4 1.12-2.24 1.80-3.35
3
標準水量(m /min) 0.13 0.23 0.42 0.56 1.10 1.70 2.50
吸口口徑(mm) 200 250 300 350 400 500
3
水量(m /min) 2.8-5.6 4.5-9.0 7.7-14.0 9.0-18.0 11.2-22.4 18.0-35.3
3
標準水量(m /min) 4.80 7.10 11.00 16.00 21.00 33.00

工-2-229
