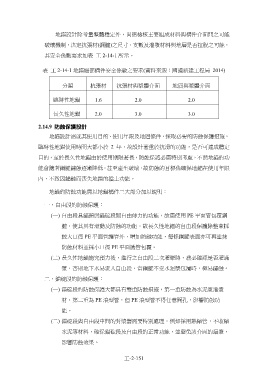

地錨設計除考量整體穩定外，尚需檢核主要組成材料與構件介面間之可能
破壞機制，決定抗張材(鋼腱)之尺寸、支數及灌漿材料與地層是否拉脫之可能，
其安全係數要求如表 工 2-14-1 所示。
表 工 2-14-1 地錨細部構件安全係數之要求(資料來源：國道新建工程局 2014)
分類 抗張材 抗張材與漿體介面 地層與漿體介面
臨時性地錨 1.6 2.0 2.0
長久性地錨 2.0 3.0 3.0
防蝕保護設計
地錨設計需就其使用目的、使用年限及地層條件，採取必要的防蝕保護措施，
臨時性地錨使用時間大都小於 2 年，故設計著重於抗滑的功能，是否可達成穩定
目的，至於長久性地錨由於使用期限甚長，防蝕保護必需特別考慮，不然地錨的功
能會隨著鋼腱鏽蝕逐漸降低，甚至產生破壞，故防蝕的目標係確保地錨在使用年限
內，不致因鏽蝕而喪失地錨的擋土功能。
地錨的防蝕功能需以地錨構件三大部分加以說明：
一、 自由段的防蝕保護：
(一) 自由段具錨頭與錨碇段間自由傳力的功能，故需使用 PE 平面管包覆鋼
腱，使其具有滑動及防蝕的功能，故長久性地錨的自由段保護除整束採
較大口徑 PE 平面管護管外，增加防蝕功能，每條鋼腱表面亦可再塗抹
防蝕材料並採小口徑 PE 平面護管包覆。
(二) 長久性地錨施完預力後，進行之自由段二次灌漿時，務必確認是否灌滿
漿，否則地下水易流入自由段，當鋼腱不受水泥漿包覆時，極易鏽蝕。
二、 錨碇段的防蝕保護：
(一) 錨碇段的防蝕保護大都具有雙重防蝕措施，第一重防蝕為水泥漿灌漿
材，第二重為 PE 浪型管，但 PE 浪型管不得任意開孔，影響防蝕功
能。
(二) 錨碇段與自由段中間的封漿器需要特別處理，例如採用熱縮管，不收縮
水泥等材料，確保錨碇段及自由段的正常功能，並避免該介面的漏漿，
影響防蝕效果。
工-2-151
