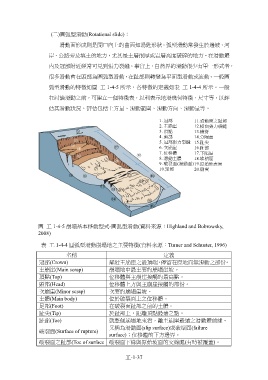

(二)圓弧型滑動(Rotational slide)：
滑動面形成則是開口向上的曲面如湯匙形狀。弧型滑動常發生於邊坡、河
岸、公路旁及填土的地方，尤其是土層很厚或岩層高度破碎的地方。在滑動體
內及冠部附近經常可見到張力裂縫。事實上，自然界的滑動很少有單一形式者，
很多滑動會在頭部為圓弧型滑動，在趾部則轉變為平面型滑動或流動。一般圓
弧型滑動的特徵如圖 工 1-4-5 所示，各特徵的定義如表 工 1-4-4 所示。一般
在討論滑動之前，可建立一個特徵表，以利表示地滑幾何特徵、尺寸等，以評
估其滑動狀況，評估包括土方量、滑動範圍、滑動方向、滑動量等。
1. 冠部 11.滑動面之趾部
2. 主崩崖 12.橫向張力裂縫
⑤ 3. 頂點 13.橫脊
① 4. 頭部 14.分隔面
② 5. 冠部張力裂縫 15.趾尖
③
④ ⑰ 6. 次崩崖 16.趾部
7. 位移體 17.下陷區
⑥ ⑲
8. 滑動主體 18.堆積區
⑳
9. 破裂面(滑動面)19.原始地表面
⑦ 10.足部 20.側翼
⑨ ⑧ ⑫ ⑱
⑬
⑪
⑩
⑭
⑮
⑯
圖 工 1-4-5 崩塌基本移動型式-圓弧型滑動(資料來源：Highland and Bobrowsky,
2008)
表 工 1-4-4 圓弧型滑動崩塌地之主要特徵(資料來源：Turner and Schuster, 1996)
名稱 定義
冠部(Crown) 鄰近主崩崖之最頂端，停留在原地而無滑動之部份。
主崩崖(Main scrap) 崩塌地中最主要的崩塌崖坡。
頂點(Top) 位移體與主崩崖接觸的最高點。
頭部(Head) 位移體上方與主崩崖接觸的部份。
次崩崖(Minor scrap) 次要的崩塌崖坡。
主體(Main body) 位於破裂面上之位移體。
足部(Foot) 在破裂面趾部之前的土體。
趾尖(Tip) 於趾部上，距離頂點最遠之點。
趾部(Toe) 就整個崩塌地來看，離主崩崖最遠之滑動體前緣。
又稱為滑動面(slip surface)或破壞面(failure
破裂面(Surface of rupture)
surface)；位移體的下方邊界。
破裂面之趾部(Toe of surface 破裂面下緣與原始坡面的交線處(有時被覆蓋)。
