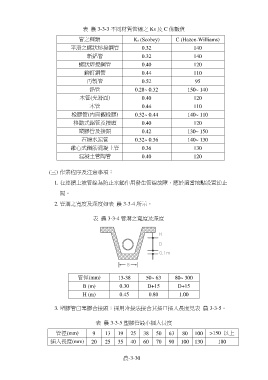

Page 860 - 水土保持手冊_10612

表 農 3-3-3 不同材質管線之 Ks 及 C 係數值

管之種類 Ks (Scobey) C (Hazen-Williams)
平滑之螺狀熔接鋼管 0.32 140

新鋁管 0.32 140
螺狀熔接鋼管 0.40 120
鉚釘鋼管 0.44 110

再製管 0.52 95
鉛管 0.28~ 0.32 150~ 140
木管(光滑面) 0.40 120

木管 0.44 110
橡膠管(內面襯橡膠) 0.32~ 0.44 140~ 110
移動式鋁管及接頭 0.40 120

塑膠管及接頭 0.42 130~ 150
石綿水泥管 0.32~ 0.36 140~ 130
離心式鋼筋混凝土管 0.36 130
混凝土管陶管 0.40 120

(三) 作業程序及注意事項：

1. 在連續上坡管線為防止水鎚作用發生管線故障，應於適當地點設置逆止

閥。

2. 管溝之寬度及深度如表 農 3-3-4 所示。

表 農 3-3-4 管溝之寬度及深度

管徑(mm) 13-38 50~ 63 80~ 300
B (m) 0.30 D+15 D+15

H (m) 0.45 0.80 1.00

3. 塑膠管臼塞膠合接頭：採用冷接法接合其插口插入長度見表 農 3-3-5。

表 農 3-3-5 塑膠管最小插入長度

管徑(mm) 9 13 19 25 38 50 63 80 100 >150 以上

插入長度(mm) 20 25 35 40 60 70 90 100 130 180

農-3-30
