(三) 壩體各部尺寸圖

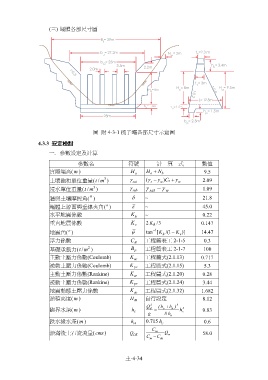

圖 附 4-3-1 梳子壩各部尺寸示意圖

4.3.3 安定檢討
一. 參數設定及計算

參數名 符號 計 算 式 數值
實際壩高( m ) H H + N 9.5
b
o
a
3
土壤飽和單位重量( / m ) γ sat ( γ − γ ) C + γ 2.09
t
w
w
s
*
浸水單位重量( / mt 3 ) γ sub γ sat − γ 1.09
w
o
牆與土壤摩擦角( ) δ ~ 21.8
o
壩體上游面與垂線夾角( ) ε ~ 45.0
水平地震係數 K ~ 0.22
h
垂直地震係數 K 2 K h 3 / 0.147
v
o
地震角( ) θ tan − 1 [K h /( 1 K− v )] 14.47
浮力係數 C 工程篇表工 2-1-5 0.3
B
基礎承載力( / mt 2 ) B 工程篇表工 2-1-7 100
p
主動土壓力係數(Coulomb) K 工程篇式(2.1.13) 0.717
ac
被動土壓力係數(Coulomb) K 工程篇式(2.1.15) 5.3
pc
主動土壓力係數(Rankine) K 工程篇式(2.1.20) 0.28
ar
被動土壓力係數(Rankine) K 工程篇式(2.1.24) 3.44
pr
地震動態土壓力係數 K 工程篇式(2.1.32) 1.682
ae
淤積高度(m ) H 自行設定 8.12
m
Q 2 b ( + b ) 3
3
臨界水深(m ) h d = o u h 0.83
c
g 8 b u c
跌水緣水深(m ) h . 0 715 h 0.6
c
ck
C
淤滿後土石流流量(cms) Q DE C − m C de Q w 58.0
m

土-4-34
